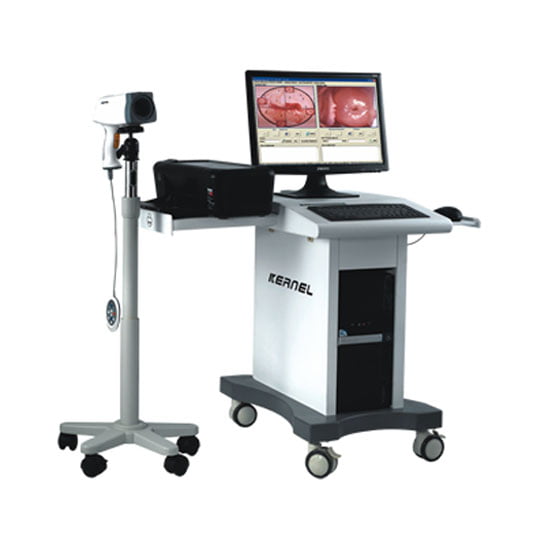

Máy soi cổ tử cung kĩ thuật số KN-2200 (KERNEL – Trung Quốc)

ĐẶC ĐIỂM

• Kiểu thiết kế thẳng đứng, đặt trên chân có bánh xe dễ di chuyển
• Hệ thống phần mềm Colposcope được hãng Kernel phát triển, tương thích với nhiều hệ điều hành WIN 8, WIN 10…
• Phần mềm Colposcope có nhiều ngôn ngữ có sẵn như tiếng Trung, tiếng Anh, tiếng Tây Ban Nha, tiếng Nga, tiếng Thổ Nhĩ Kỳ…
• Chức năng: Zoom, bộ lọc màu xanh lá cây, lấy nét thủ công và điều chỉnh độ sáng của bộ điều khiển bằng tay.
• Hệ thống sử dụng chip cảm biến hình ảnh CCD màu cho hình ảnh rõ nét và độ phân giải cao. Có thể phóng đại liên tục, điều chỉnh tiêu cự (focus) bằng tay và tự động
• Hệ thống có thể điều chỉnh tiêu điểm bằng máy tính, dễ dàng phóng đại và thu nhỏ ở thời gian thực nhờ vậy bác sỹ sẽ có được hình ảnh chất lượng tốt và độ phân giải cao.
• Hệ thống có thiết kế đèn sử dụng trong phòng tối, đèn được thiết kế xung quanh tao thành vòng tròn 360 độ
• Hệ thống đèn LED cho hình ảnh rõ nét hơn và làm việc liên tục.

THÔNG SỐ KỸ THUẬT

• Chip cảm biến: ¼” color CCD, tự động focus
• Độ phân giải: 550 dòng
• Tỉ lệ nhiễu tín hiệu của thấu kính: >=50bB
• Khoảng cách hội tụ: 20~40mm
• Điều chỉnh hội tụ: bằng tay và tự động.
• Độ phóng đại: 352 lần.
• Nguồn sáng: LED
• Nguồn cấp: 220 VAC, 50Hz

CẤU HÌNH TIÊU CHUẨN

1. Camera (tích hợp nguồn sáng LED): 01 chiếc
2. Card kết nối máy tính (PCI): 01 cái
3. Điều khiển từ xa (có dây): 01 chiếc
4. Dây điều khiển (kết nối nguồn và tín hiệu): 01 dây.
5. Bộ đổi nguồn: 01 cái
6. Công tắc đạp chân: 01 chiếc
7. Chân đế camera: 01 chiếc
8. Phần mềm máy tính (giao diện tiếng Anh-Việt): 01 bộ.
9. USB key cho phần mềm: 01 cái
10. Hướng dẫn sử dụng tiếng Anh-Việt: 01 bản

HƯỚNG DẪN SỬ DỤNG

1. Ảnh thu thập

Hiển thị hình ảnh thực khi soi. Khi khởi động, hệ thống sẽ hiển thị trạng thái mặc định.

Các phím chức năng:

– Tạo mới: Xóa toàn bộ thông tin của bệnh nhân cũ để bắt đầu làm một bệnh nhân mới.

– Chụp: Chụp ảnh đang soi trên màn hình. Có thể sử dụng phím này hoặc bàn đạp chân để chụp. Mỗi lần chụp sẽ có một ảnh được tự động lưu lại.

– Quy chế: Điều chỉnh độ sáng và tương phản của hình ảnh. (Phím này chỉ sử dụng cho kỹ sư khi lắp đặt máy).

– Freezing (Dừng hình): Dừng hình ảnh đang soi. Bấm phím này, hình ảnh đang soi sẽ được dừng và hiển thị trên màn hình ngay cả khi đã tắt camera đi.

– Contrast (So sánh): So sánh giữa các hình ảnh đã chụp với nhau của bệnh nhân đang khám.

– Thời gian: Đếm thời gian soi.

– Ghi hình: Quay Video. (Chức năng này phải đặt thêm).

– Điều chỉnh: Bấm phím này sẽ xuất hiện những phím chức năng phụ:

• Thu nhỏ: Bấm phím này, hình ảnh sẽ thu nhỏ dần lại.

• Phóng to: Bấm phím này, hình ảnh sẽ phóng to dần ra.

• Tiêu cự tự động: Phím này được đánh dấu sẽ tự động chỉnh nét ảnh khi soi.

• Gần: Điều chỉnh độ nét bằng tay.

• Xa: Điều chỉnh độ nét bằng tay.

• Giảm: Giảm ánh sáng nền.

• Tăng: Tăng ánh sáng nền.

• Cân bằng trắng: Chức năng cân bằng trắng của camera. Chức năng này chỉ được điều chỉnh khi lắp đặt.

• Model:
