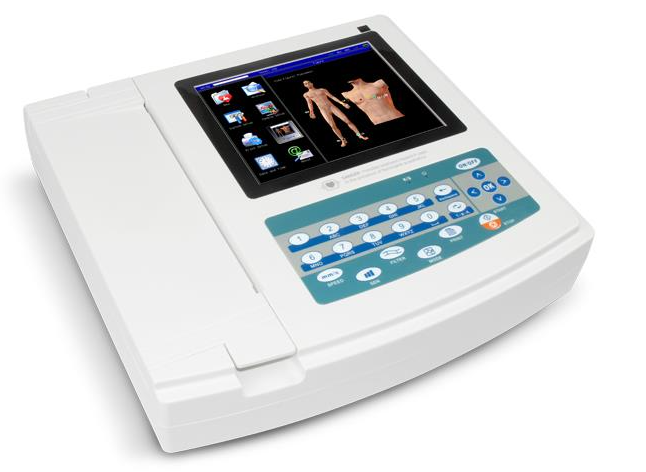

ECG1200G là máy đo điện tim 12 kênh có thể thu thập tín hiệu điện tim 12 đạo trình đồng thời và in dạng sóng điện tâm đồ bằng hệ thống in nhiệt. Nó có tính năng ghi, ghi và hiển thị dạng sóng ECG ở chế độ TỰ ĐỘNG / THỦ CÔNG, tự động đo và chẩn đoán các thông số dạng sóng ECG, nhắc nhở “Tắt máy” và “Thiếu giấy”, giao diện đa ngôn ngữ, AC / DC, chọn nhịp dẫn, in biểu đồ xu hướng và biểu đồ của khoảng PR, quản lý cơ sở dữ liệu.
Máy điện tim 12 kênh ECG1200G sử dụng màn hình TFT-LCD cảm ứng với 8’’. Các phụ kiện đi cùng với máy điện tim 12 kênh gồm có: Một cáp dẫn, Một điện cực chân, Một điện cực ngực, Một giấy in nhiệt, Một dây nguồn, Dây nối dẫn, sách hướng dẫn sử dụng.
THÔNG SỐ KỸ THUẬT
- Model: ECG1200G
- Hãng sản xuất: Contec Medical.
- Màn hình: 8 inch màn hình cảm ứng màu (ECG1200G) /
- Khổ giấy in: 210mm x 20m.
- Chế độ ghi: In nhiều định dạng: 12×1, auto 6×2+1, auto 3×4+2, rhythm lead, rhythm 12, rhythm 10, rhythm 8, rhythm 6, manual, v.v.
- Phân tích: Thu thập đồng thời ECG 12 đạo trình, dùng bộ lọc tần số nguồn, lọc đường cơ sở và lọc EMG; hiển thị ECG 3/6/12 đạo trình và thông tin khác trên cùng màn hình
- Bộ nhớ: Bộ nhớ dung lượng lớn, tiện cho xem lại và thống kê; trong ảnh không nêu số lượng cụ thể
CẤU HÌNH TIÊU CHUẨN
- Máy chính: 1 cái
- Bộ dây điện tim 10 điện cực : 01 bộ.
- Điện cực tứ chi: 04 cái.
- Điện cực ngực: 06 cái.
- Giấy điện tim 110mmx20m: 01 cuộn
- Dây nguồn: 01 cái.
- Dây nối đất lọc nhiễu: 01 sợi.
HƯỚNG DẪN SỬ DỤNG
Cách lắp giấy ghi:
Thiết bị sử dụng giấy ghi tốc độ cao, quy cách 210 mm (W) × 20 m (L). Dùng hai tay đồng thời nâng nắp khoang giấy để mở ra. Tháo trục lăn ra và lắp giấy cuộn vào, với mặt có ô lưới hướng xuống dưới. Sau đó đặt trục vào đúng vị trí trong khoang giấy.
Vị trí gắn điện cực ngực:
Điện cực ngực được gắn vào các vị trí sau:
- C1 (V1): Khe liên sườn thứ tư ở bờ phải xương ức
- C2 (V2): Khe liên sườn thứ tư ở bờ trái xương ức
- C4 (V4): Điểm giao giữa đường trung đòn và khe liên sườn thứ năm
- C5 (V5): Đường nách trước bên trái, cùng mặt phẳng với C4
- C6 (V6): Đường nách giữa bên trái, cùng mặt phẳng với C4
